حجم دادن به پلان اتوکد در اسکچاپ

حجم دادن به پلان اتوکد در اسکچاپ : قدم به قدم تا موفقیت

چرا اسکچاپ برای حجم دهی به پلان؟ اسکچاپ به دلیل رابط کاربری ساده قابلیت یادگیری سریع و ابزارهای کاربردی اش برای معماران و طراحان داخلی جذاب است. اگر یک پلان دوبعدی در اتوکد دارید و می خواهید به آن جان ببخشید اسکچاپ دقیقاً همان چیزی است که نیاز دارید. در ادامه تکنیک ها و ترفندهای لازم برای انتقال پلان به محیط سه بعدی را بررسی می کنیم.

۱. آماده سازی فایل در اتوکد

قبل از انتقال پلان به اسکچاپ فایل اتوکد باید تمیز و مرتب باشد :

• حذف عناصر اضافی : خطوط کمکی ابعاد و جزئیات غیرضروری را پاک کنید.
• تبدیل خطوط به لایه های جداگانه : هر بخش (دیوارها درها پنجره ها) در لایه ای جداگانه قرار گیرد.
• ذخیره فایل به فرمت DXF : اسکچاپ بهتر با این فرمت هماهنگ است.

۲. وارد کردن فایل اتوکد به اسکچاپ

1. اسکچاپ را باز کنید و از منوی File گزینه Import را انتخاب کنید.
2. فایل DXF یا DWG خود را انتخاب و تنظیمات مقیاس را اعمال کنید.
3. پس از وارد کردن پلان خطوط را بررسی کنید تا مطمئن شوید چیزی جابه جا نشده است.

۳. ساخت دیوارها

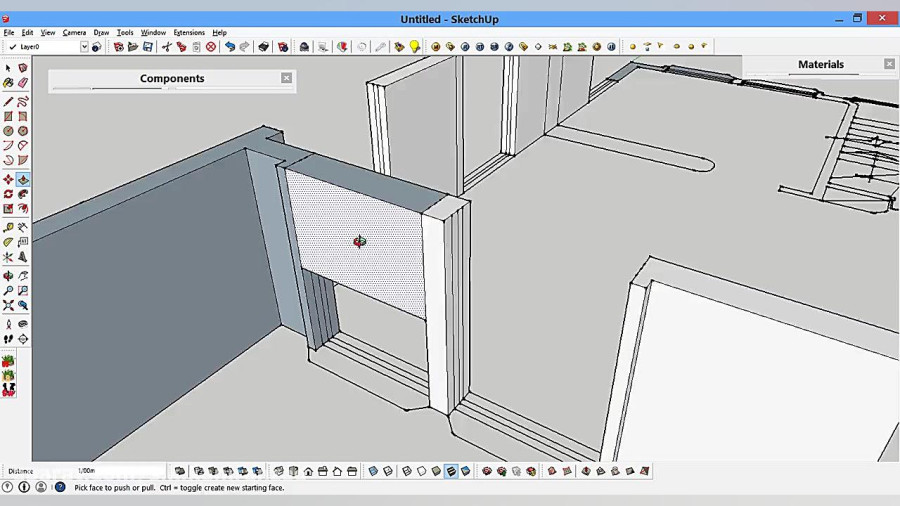

• استفاده از ابزار Push/Pull : با این ابزار می توانید دیوارها را از خطوط پلان بالا بیاورید. کافی است روی هر قسمت دیوار کلیک کنید و آن را به ارتفاع دلخواه بکشید.
• نکته : اگر خطوط دیوارها به درستی بسته نشده اند از ابزار Line استفاده کنید تا شکاف ها را ببندید.

۴. جای گذاری درها و پنجره ها

• مدل های آماده : از کتابخانه مدل های اسکچاپ برای استفاده از درها و پنجره های آماده بهره ببرید.
• ایجاد بازشو : با ابزار Push/Pull می توانید فضای بازشو درها و پنجره ها را ایجاد کنید.
• تراز کردن : با ابزار Move می توانید درها و پنجره ها را به موقعیت مناسب منتقل کنید.

۵. اضافه کردن جزئیات سقف و کف

• کف : سطح پلان را انتخاب کرده و با Push/Pull ضخامت کف را تنظیم کنید.
• سقف : از ابزار Rectangle برای ترسیم سقف استفاده و سپس با Push/Pull ضخامت بدهید.

۶. افزودن متریال

اسکچاپ دارای کتابخانه متنوعی از متریال است. مراحل زیر را دنبال کنید :

1. از منوی Window گزینه Materials را انتخاب کنید.
2. متریال مورد نظر (مثلاً آجر چوب) را انتخاب و به سطوح اعمال کنید.
3. با ابزار Bucket متریال را روی سطح بکشید.

۷. نورپردازی و رندرینگ

• اضافه کردن نورها : اگر از پلاگین V-Ray استفاده می کنید می توانید نورهای طبیعی و مصنوعی اضافه کنید.
• رندرینگ : با استفاده از V-Ray یا سایر ابزارها مدل سه بعدی خود را واقعی تر کنید.

۸. ذخیره و ارائه نهایی

1. مدل خود را در فرمت های مختلف (مانند PDF یا تصویر) خروجی بگیرید.
2. می توانید مدل خود را در اسکچاپ آنلاین یا SketchUp Viewer به اشتراک بگذارید.

جدول ابزارهای مهم اسکچاپ

ابزار	کاربرد
Push/Pull	حجم دهی به سطوح
Line	ترسیم خطوط و اصلاح پلان
Rectangle	رسم سطوح مستطیلی
Materials	افزودن متریال
Move	جابه جایی و تراز کردن عناصر

نتیجه گیری

حجم دادن به پلان اتوکد در اسکچاپ نه تنها یک تجربه سرگرم کننده است بلکه به شما امکان می دهد طرح های خود را زنده کنید. با رعایت نکاتی که در این آموزش اسکچاپ گفتیم و تمرین مداوم؛ به یک حرفه ای در اسکچاپ تبدیل خواهید شد.

پرسش و پاسخ

۱. چگونه مطمئن شوم که مقیاس پلان در اسکچاپ درست است؟ در زمان وارد کردن فایل تنظیمات واحد (میلیمتر یا متر) را مطابق فایل اتوکد انجام دهید.

۲. آیا برای رندرینگ به پلاگین خاصی نیاز دارم؟ بله پلاگین V-Ray یکی از بهترین گزینه ها برای رندرینگ در اسکچاپ است.

۳. اگر پلان من خطوط باز داشته باشد چه کنم؟ از ابزار Line برای بستن شکاف ها استفاده کنید تا بتوانید از ابزار Push/Pull بهره ببرید.
